在现代化制造业中，加工中心凭借其高精度、高效率的特性，成为复杂零件加工的核心设备。而坐标指令作为数控编程的基石，直接影响加工精度与效率。接下来ug环球官网数控小编将系统解析加工中心常用坐标指令的核心应用，助力企业用户优化工艺流程。

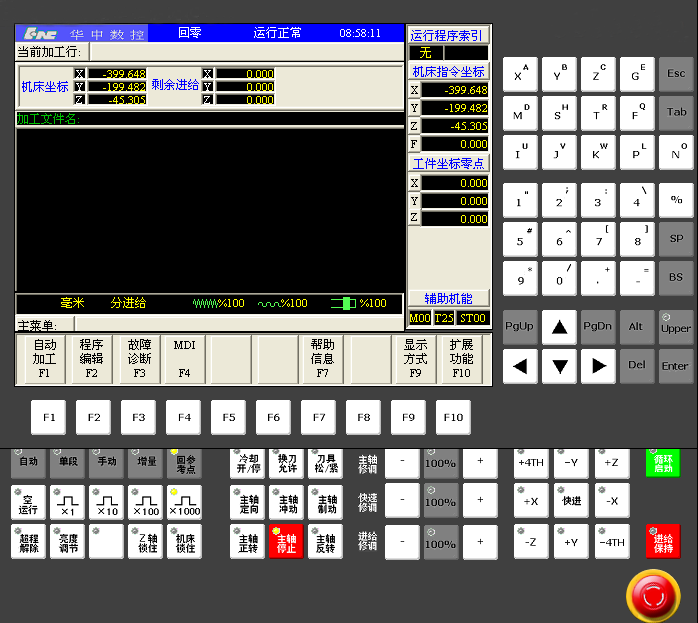

一、基础坐标指令：构建加工基准体系
1. 绝对坐标与增量坐标（G90/G91）
G90（绝对坐标）：所有坐标值基于工件坐标系原点计算，适用于零件定位精度要求高的场景。例如，在加工航空发动机叶片时，需通过G90确保叶片各截面坐标与理论模型完全吻合。
G91（增量坐标）：坐标值基于当前刀具位置计算，常用于重复性加工或轮廓铣削。例如，在模具型腔的连续切削中，通过G91可简化程序段长度，提升代码可读性。
2. 工件坐标系选择（G54-G59）
加工中心支持6个预设工件坐标系（G54-G59），用户可根据零件装夹位置灵活切换。例如，在多工位夹具加工中，通过G55、G56分别定义不同工位的坐标系，避免重复对刀，缩短换型时间。
3. 机床坐标系（G53）
用于快速返回机床参考点或换刀时清除补偿值。例如，在加工中心执行换刀指令M06前，需插入G53 Z0确保刀具安全回退，避免碰撞。
二、高级坐标变换：突破空间加工限制
1. 局部坐标系（G52）
通过G52 X_ Y_ Z_定义临时坐标系，适用于对称零件或阵列孔加工。例如，在加工涡轮盘上的环形孔阵列时，可先通过G52偏移坐标系原点，再调用孔加工循环指令，显著减少程序行数。
2. 坐标系旋转与平移（G68/G69、G10/G11）
G68/G69：实现坐标系空间旋转，解决斜面加工难题。例如，在加工航空结构件的倾斜孔时，通过G68 X0 Y0 R45将坐标系旋转45°，使斜孔编程转化为常规孔加工。
G10/G11：支持坐标系动态平移，适用于多孔系零件。例如，在发动机缸体加工中，通过G11指令偏移坐标系原点，实现同一程序对不同气缸孔系的加工。
三、极坐标指令（G16/G15）：简化圆周分布特征编程
G16启用极坐标模式后，零件轮廓可通过极径（R）与极角（θ）定义。例如，在加工雷达天线的辐射单元时，通过G16 X0 Y0设置极坐标原点，结合G81 X100 R50 Z-20 F100实现100个等距孔的快速编程。
G15取消极坐标模式后，坐标系恢复直角坐标系。
掌握加工中心坐标指令的核心应用，是提升加工效率与精度的关键。企业用户需结合实际生产需求，灵活运用G90/G91、G54-G59、G68/G69等指令，构建高效、可靠的数控编程体系。未来，随着智能制造技术的演进，坐标指令将与数字化仿真、自适应控制深度融合，进一步推动制造业向智能化、柔性化转型。
